Lampenschirm

Laserlab 04. Aug 20
Information

Maker: Johannes Mann

Lizenz: CC-BY-NC-SA

Tools:  Lasercutter

Dateien zum Download:

Holzlampe.zip

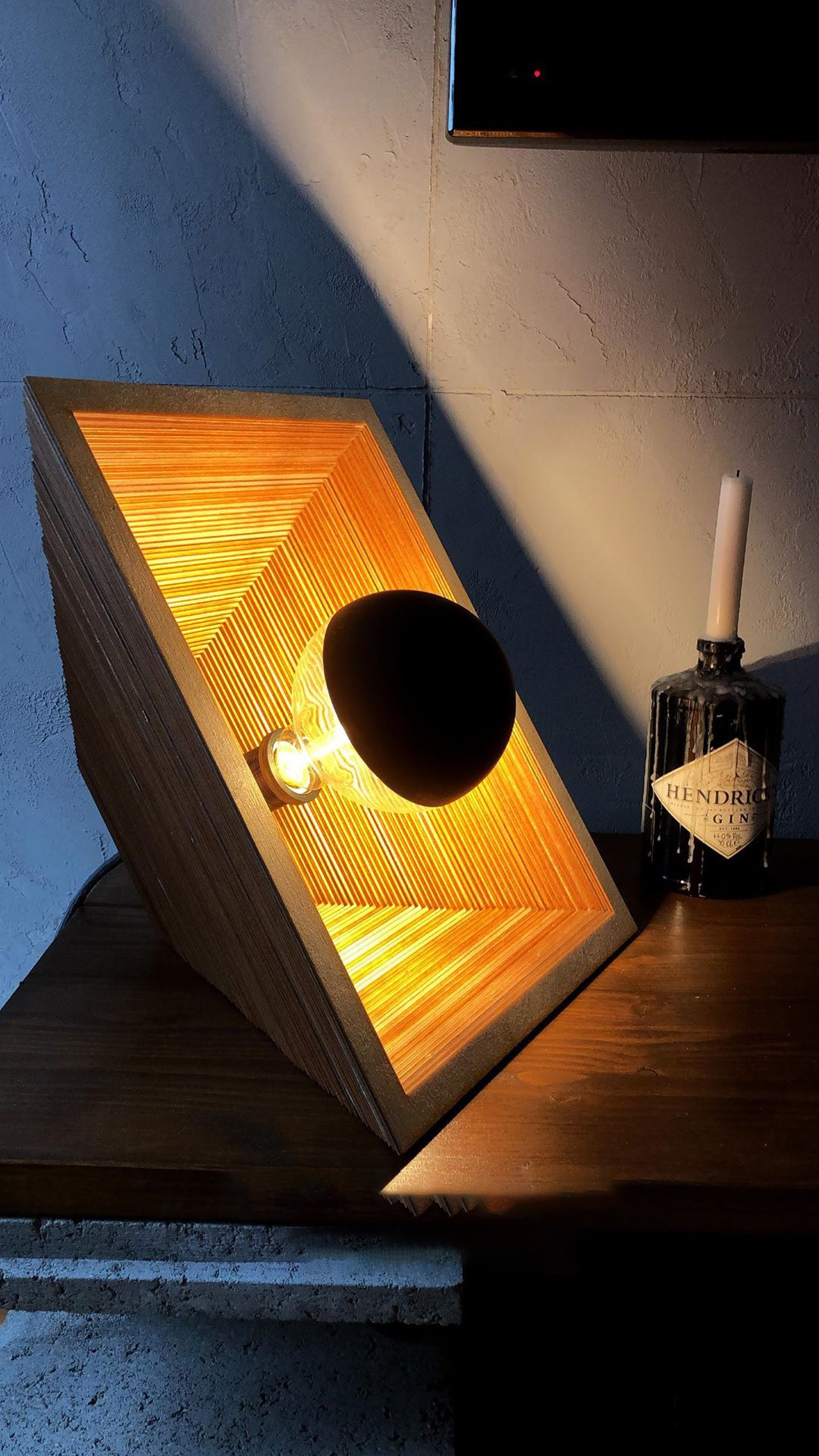

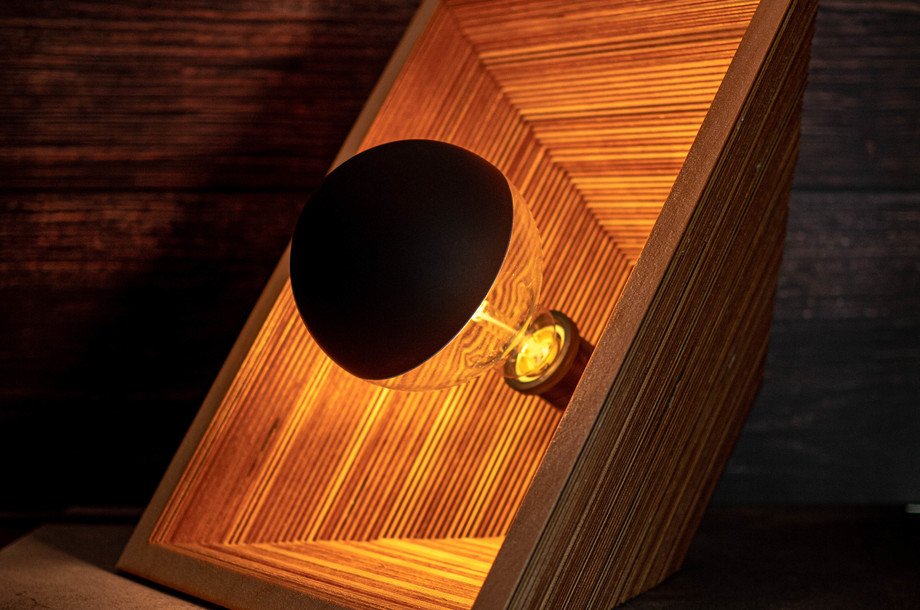

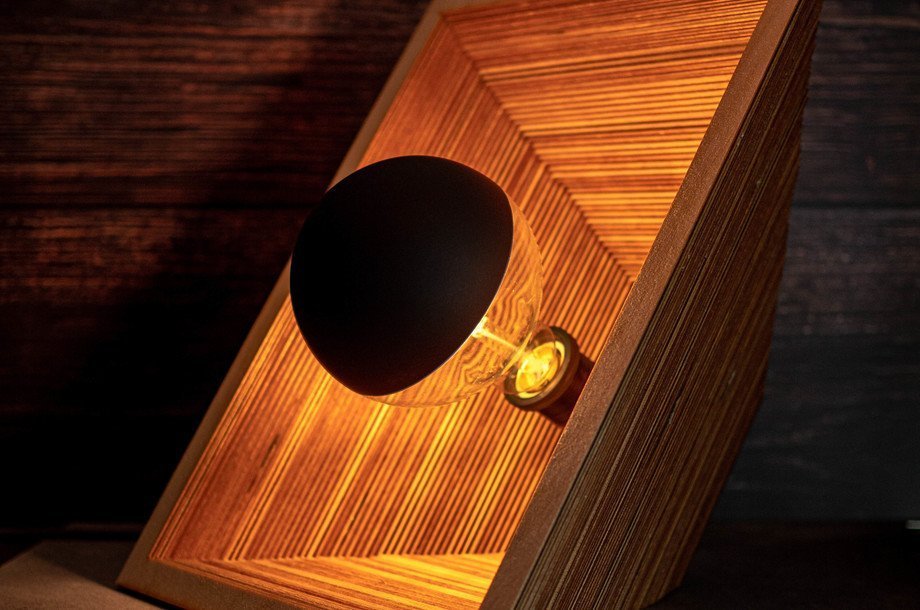

Maker Johannes hat sich einen schicken Holz-Lampenschirm am Lasercutter gezaubert.

Die Konstruktion ist recht einfach. Die Datei "Holzlampe_Layers" enthält verschiedene Ebenen, die bereits auf die Größe des Lasercutters abgestimmt sind. Pro Laservorgang, darf immer nur ein Paar passender Layer aktiviert sein z. B. "1 links" und "1 rechts". Im nächsten Laservorgang dann "2 links" und "2 rechts". Insgesamt sind also 5 Laservorgänge und damit auch 5 Sperrholzpappen mit 5mm nötig.

Die so entstandenen Rechtecke-mit-ausgeschnittenem-Rechteck werden dann mit einem Oberflächenkleber in mühevoller Handarbeit zusammengeklebt. Die Datei "Holzlampe Endstücke" enthält das Ende der Lampe mit Bohrlöchern für die Gewindestange (8-10 cm Länge, Gewindestange M10) der eigentlichen Lampenhalterung (gekauft auf Aliexpress, Lieferung aus China).

Johannes
